条形T12-PD诱骗(已导入原理图和PCB)

10个月前 13924
  • 描述
  • 文档
  • BOM
  • 附件
  • 成员
  • 评论

描述

请勿用于大规模商业用途,允许个人制作成品出售



原理图和PCB图由KICAD导入,导入PCB图可能有不对的地方请谨慎使用!!!

需要打板的话使用附件提供的文件打板,提供3D打印外壳(使用3颗M2*10螺丝固定)。



刷引导和程序视频:https://www.bilibili.com/video/BV1QQ4y1R7Gj

U8G2中文字库制作指南:https://www.arduino.cn/thread-92313-1-8.html

观看视频:https://www.bilibili.com/video/BV1vf4y1B7Xa

码云连接:https://gitee.com/Lichengjiez/mini-T12



介绍

比火机略大的条形T12焊台,TYPEC接口,PD3.0诱骗供电,支持氮化镓充电头,方便携带,装进口袋不是问题。

使用DCDC-LDO两级电源供电,同时吸取DCDC的高效率低热量和LDO纹波低的优点,并板载温度传感器来做冷端补偿温度,0.91寸OLDE,5020蜂鸣器,GX12-5航插,EC12编码器,运放两级放大。

界面排布美观,交互动画优良,99%为中文界面(除了校准界面)。

主界面有交互式设置温度条、状态切换动画、输出功率可视化动画、电压、室温、PWM百分比显示、手柄未接、电压过低提示。

设置界面为线性滑动循环式一级菜单,二级菜单正常/反色选框,人性化操作。

无加热任务30分钟自动进入屏保界面,显示当前室温并随机滑动,以免烧屏。

带蜂鸣器,旋转旋钮是有相应的声音提示,更好的交互性。

默认支持深圳头,更换其他厂商的头需要自行校准温度曲线

一定要使用我提供的U8g2库,否者无法显示中文和提示内存过大无法编译

缺点就是PID温控超调回正时间过长,有能力的小伙伴可自己调节pid参数。

本人喜欢温度显示真实一点,故采用显示平均温度的方案(8次温度采样的平均值)。

当设定温度和平均温度的差值<=3度时就显示平均温度,所以看着会上下浮动1-2度是正常的。

新烙铁头要经过老化后,温度才能稳定控温



特点

  • 可以在菜单设置里旋转屏幕显示的方向,方便不同的人群
  • 动态调参PID
  • 稳定时显示8次采集到的平均温度,其他时候显示实时温度大概500ms刷新一次
  • 取消电流传感器,主界面取消电流显示改为显示PWM百分比
  • 内置曲线拟合程序,使用4个采样点计算,4项式公式,可在设置菜单“校准”选项调整
  • 休眠计时和息屏倒计时改用定时器2计时
  • 息屏显示,无加热无操作3分钟后进入,息屏时显示环境温度,随机平滑移动
  • 开机提示音和平滑过渡的开机界面
  • 休眠时自动保存当前设置温度到eeprom
  • 待机功耗8.8ma 息屏待机功耗6.4ma

按键功能定义

  • 长按操作(5下短音最后1下长音)
    • 主界面,进入设置界面
    • 其他界面,退出至主界面
  • 双击操作(2下短音)
    • 主界面,加热或停止状态切换
    • 其他界面,无
  • 单击(1下短音)
    • 主界面,无
    • 设置界面,进入二级菜单
    • 二级菜单,切换数值更改选中状态,或确认更改数值,无选框状态则退出至一级菜单

菜单选项

  • PID
    • P
    • I
    • D
  • 休眠
    • 休眠时间
    • 休眠温度
  • 屏幕
    • 屏幕亮度
    • 屏幕方向
    • 编码器方向
  • 电源
    • 基准电压
    • 电源电压
    • 低压报警
  • 校准
    • 调节曲线第1段温度
    • 调节曲线第2段温度
    • 调节曲线第3段温度
    • 调节曲线第4段温度
    • 运行曲线拟合程序校准温度曲线
  • 烙铁
    • 冷端补偿
    • 开机加热
    • 重置

校准温度曲线的方法

  • 1.先校准基准电压,测量串口的5V接口就是基准电压
  • 2.准备好能测量0-500摄氏度的设备,探头建议使用裸装,以免外壳热传导导致热量损失测量不准
  • 3.将探头紧压住烙铁头发热前段(上锡部分再下来一点),一定要紧紧压住,不然也会测量不准
  • 4.放置好烙铁头以免校准时烫伤手或物品!
  • 5.接上电源,进入‘烙台’界面,将室温设置为当前的冷端补偿温度,再进入‘校准’界面,将空心选框移动至第1段温度处(即对应的ADC 10下面)
  • 6.按下确认键,此时空心选框变成实心选框,烙铁头开始加热,等待最下方的‘Now ADC’值稳定在一定的范围,与第一行相应的ADC值差不多即可(此时是ADC 10)
  • 7.使用测量设备测量烙铁头的温度,将第1段温度调至测量得到的温度(实心选框状态可旋转旋钮调节数值)
  • 8.依次测量剩下的第2段、第3段、第4段温度并输入至控制器
  • 9.测量完4段温度后将光标移至Save,按下确认键,等待程序计时温度曲线
  • 10.计算完会显示P系数界面,,再按下确认键即可退出校准界面
  • 11.在主界面准备进行二次校准
  • 12.在主界面开启加热至第二段校准的温度,如265,则加热至260度,若不对则进入校准界面加减对应的计算温度,直至自己满意为止。
  • 13.依次加热至第三、第四、第一、第四段温度并校准,重复测量校准直至自己满意为止。





文档

原理图

PCB

BOM

ID Name Designator Footprint Quantity
1 Buzzer BZ1 BUZZER_5020 1
2 104 C1,C3,C4,C7,C10,C13,C14,C15,C16,C17 C_0805_2012METRIC 10
3 222 C2 C_0805_2012METRIC 1
4 106 C5 C_0805_2012METRIC 1
5 10UF C6,C12 C_1206_3216METRIC 2
6 22UF C8 C_1206_3216METRIC 1
7 105 C9 C_0805_2012METRIC 1
8 103 C11 C_0805_2012METRIC 1
9 1N4148 D1 D_MINIMELF 1
10 B5819 D3 D_SOD-123 1
11 5.1V D5 D_MINIMELF 1
12 10uH L1 INDUCTANCE-0420 1
13 G V SCL SDA OLED_I2C1 MOD_OLED_0.91'' 1
14 USB_C_Plug_USB2.0 P1 TYPE-C-6P 1
15 MMBT5551L Q1 SOT-23 1
16 AO4407A Q2 PMOS_SOIC8 1
17 4.7k R1,R3 R_0805_2012METRIC 2
18 10k R2,R13,R19 R_0805_2012METRIC 3
19 0R R4,R11 R_0805_2012METRIC 2
20 68K R5 R_0805_2012METRIC 1
21 1M R6 R_0805_2012METRIC 1
22 10K R7,R8 R_0805_2012METRIC 2
23 14K R9 R_0805_2012METRIC 1
24 2.2K R10 R_0805_2012METRIC 1
25 1k R12,R14 R_0805_2012METRIC 2
26 33k R15 R_0805_2012METRIC 1
27 MB,1K R16 R_0805_2012METRIC 1
28 100K R17 R_0805_2012METRIC 1
29 5.1K R18,R21 R_0805_2012METRIC 2
30 300K R20 R_0805_2012METRIC 1
31 G 5 T R SERIALPORT1 PINHEADER_1X04_P2.54MM_VERTICAL 1
32 Rotary_Encoder_Switch SW1 ROTARYENCODER_ALPS_EC11E-SWITCH_VERTICAL_H20MM 1
33 RESET SW2 SW_SMD_2PIN_3X4_LONGER 1
34 ME3116A U1 SOT-23-6_HANDSOLDERING 1
35 LP2985-5.0 U2 SOT-23-5_HANDSOLDERING 1
36 GS8332 U3 SOP-8 1
37 IP2721 U4 SSOP-16_5.3X6.2MM_P0.65MM 1
38 ATmega328-AU U5 TQFP-32_7X7MM_P0.8MM 1
39 GX12-5 U6 GX12-5_1 1
40 TC1047 U10 SOT-23 1
41 16M Y1 CRYSTAL_SMD_3225-4PIN_3.2X2.5MM 1

附件

文件名 下载
3D打印外壳v2.2-TypeC版本.zip
条形T12V2.2-快充版-丝印修正-打板文件.zip
条形T12V2.2原理图-快充版-丝印修正.pdf
条形T12V2.2-快充版-丝印修正-ibom.zip
请前往 立创EDA开源硬件平台 进行评论

评论 (64)

SFNX 回复


ycygxlz 回复

坐等立创pcb文件

lysh 回复

想要QC版本额,PD小贵

dongge666 回复

+1  哈哈

xljxlj 回复

坐等kicad文件(gerber导入失败)想改下诱骗芯片和屏幕

991772538 回复

你好有程序吗?

甘草酸不酸 回复

程序再码云里面,这里不更新程序

xljxlj 回复

用gerber反向出了lceda文件,改成了224s,可以qc了,是否要发一下?

甘草酸不酸 回复

可以,你自己发布工程就好

xljxlj 回复

https://xljxlj.lanzous.com/i9k7Tluyhre
没有修改的版本可以添加到你的工程里面哈,除了网络名没重命名以外和gerber是几乎完全一致的

luzefeng 回复

我已经完成了99% (指刚成功好立创eda , 并成功打开) 哈哈

991772538 回复

你好 T12烙铁手柄2号接口是NTC,我看你2脚直接拉到GND了 请问这样能检测烙铁头温度吗?

甘草酸不酸 回复

烙铁头的温度测量是靠烙铁头内部的热电偶哦,和发热管封装好的看不到滴

991772538 回复

我知道是内部的热电偶 我看手柄接口2脚定义的是NTC(热电偶),但是你这个板子的2脚是直接接地,所以有点没有看懂,

991772538 回复

你这个板子应该是没有滚珠开关,2脚和4脚的定义反了,能不能自己加个滚珠开关上去呢

甘草酸不酸 回复

手柄自带有开关,会改你就改

甘草酸不酸 回复

我的不需要NTC,板载温度芯片用做冷端补偿

tinybox 回复

热电偶(两种金属节点测温)和热敏电阻(NTC,受热影响阻值的电阻)是两种不同的测温的方法。

991772538 回复

感谢解答疑惑

991772538 回复

感谢,感谢 学习了

yingyl 回复

大佬 你好 我想要一个和你图片上的一样 24V供电版的  能指教一下么?




是否删除这一部分 直接20V 接口输入24V呢

甘草酸不酸 回复

可以

YING 回复

要实现这个SLEEP是不是要在手柄上添加水银开关?

YING 回复

手柄未接这个怎么识别?

甘草酸不酸 回复

甘草酸不酸 回复

手柄未接检测温度的ADC端口会检测到5V电压,正常使用烙铁温度ADC采样不会升到5V

getbook 回复

那个5.1V的二极管叫什么

甘草酸不酸 回复

稳压二极管

yingyl 回复

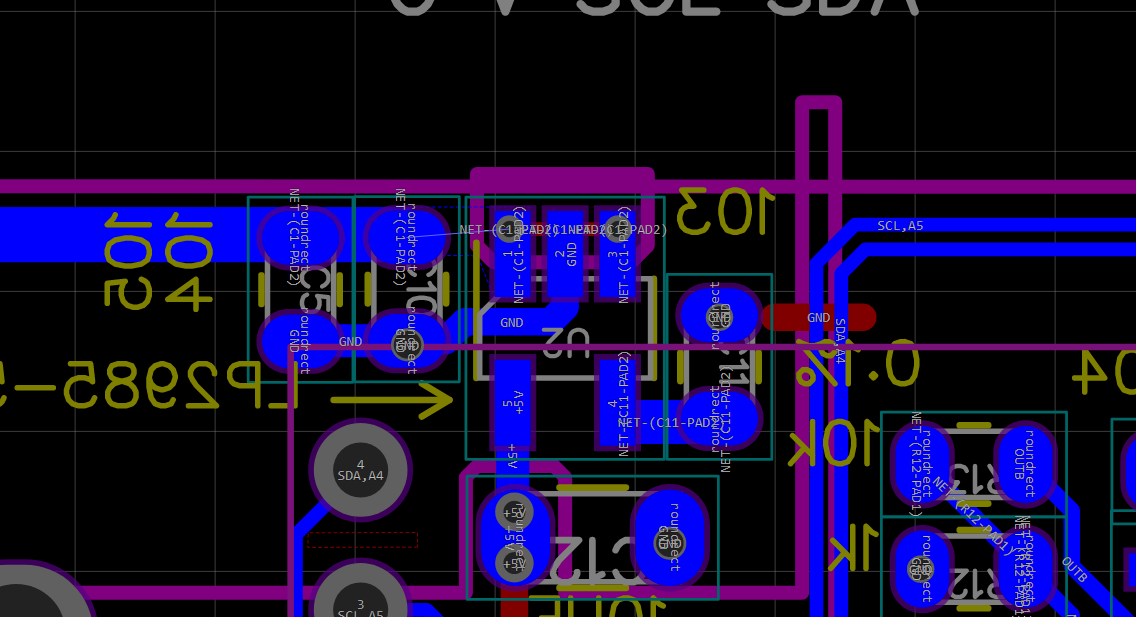

lp2985 对1、3脚短接 和2脚接地脚 有2个电容 C5、C10 链接,实际上没有链接。能否指教一下
screenshot-lceda.cn-2021.03.11-09_07_05.png  screenshot-lceda.cn-2021.03.11-09_03_45.png

甘草酸不酸 回复

导入的PCB可能与实际不同,仅供参考

liuyunfei 回复

pd 12V能工作吗?

甘草酸不酸 回复

功率太低了,没有意义

YING 回复

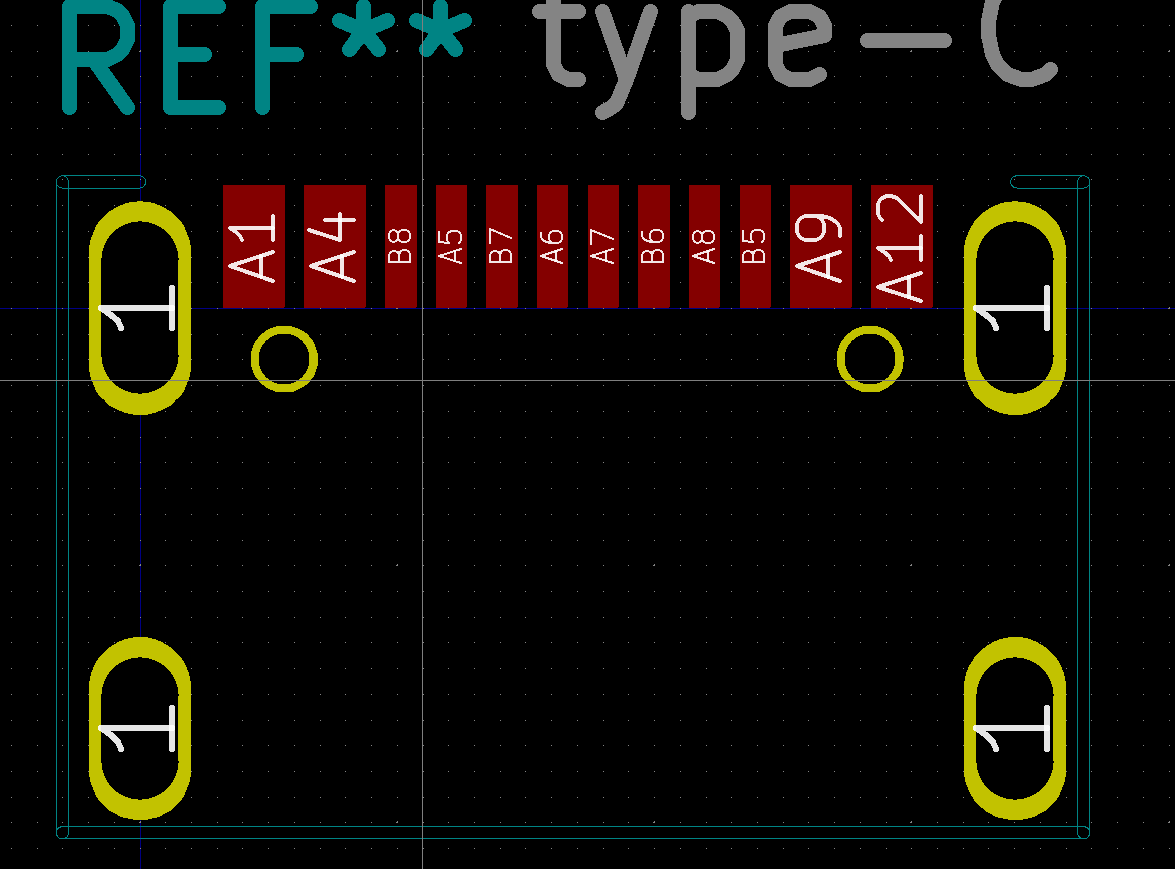

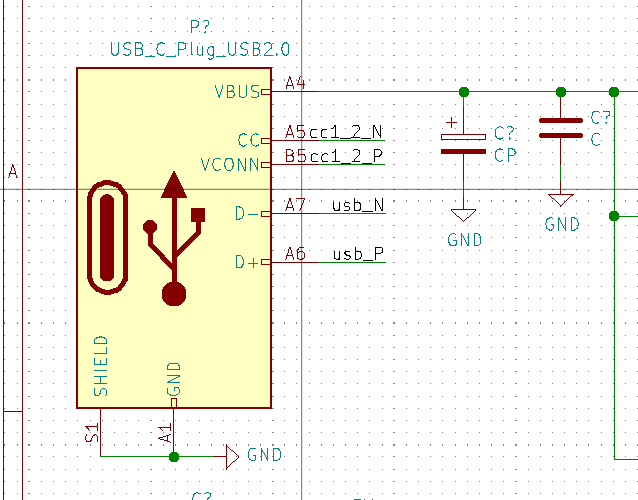

方便把TYPE C的封装发我一份吗?
有的是两排的有的是单排的,怕弄错。excxybro@163.com

liuyunfei 回复

20V和GND那里加个DC插座,用来接20V普通电源使用会有问题吗?

甘草酸不酸 回复

拆带诱骗芯片,最高24V

liuyunfei 回复

保留ip2721,让它两种输入两选一,没有问题吧?DC输入不超24V的话。

甘草酸不酸 回复

IP2721电压采样引脚耐压10V,我使用了两个100K分压电阻进行分压,即输入电压的一半,超过20V有机会损坏ip2721

liuyunfei 回复

ip2721文档里没有看到set脚耐压10V的说明。只看到说要大于2.5V才能输出20V电压。

liuyunfei 回复

实测pd 12V可以工作,就是功率低,时间久。应急也许可以。
5V输出的usb口和qc3.0都不能启动。qc诱骗出12V电压可以启动。

kn4869 回复

做的真棒!

89C2051 回复

这就是用完后电路板温度升高,导致温度显示也高的理由

xtyol 回复

typec和dc能同时使用吗 就是两个接口都做上去 想用哪个的时候接哪个

loe·king 回复

能给一下链接吗?程序链接

So___ 回复

请问大佬用的是什么编译器呢?程序是工程文件还是编译完成后的Hex文件?

So___ 回复

已找到。

lmoyun 回复

手册里写了这句话O
ther pins voltage range -0.3~10V。你要做那个在下拉电阻并一个5V的稳压二极管就完事了

zcghbh 回复

我觉得可以,但是体积大。,加个开关切换

Lv9913 回复

这个支持英文么

qxwo 回复

没有icsp应该怎么烧录固件呢

甘草酸不酸 回复

烧录座或者从其他板子烧好拆下来

AT2002 回复

大佬,电容一般买多少耐压的呀?

微雪智能 回复

B站视频有一个按键版的,码云没找到资料,求资料

甘草酸不酸 回复

按键版我也没见过

微雪智能 回复

我在B站看见的视频,还以为是你的,还有一个三向开关的版本

kaixin 回复

大佬我做了三个被朋友白嫖了三个如何能拒绝朋友的白嫖qwq樱樱樱

kaixin 回复

50v的比较保险但是可能会贵一点

甘草酸不酸 回复

要学会拒绝

unsigned_0 回复

大佬能不能告诉我哪里可以嫖(~o ̄3 ̄)~

Tachibana 回复

大佬,看到您原理图中晶振没有接负载电容,这是可以的吗

甘草酸不酸 回复

328P不需要负载电容

Tachibana 回复

原来如此,感谢

wxb123456 回复

大佬请务必让我白嫖(狗头)

DLYT 回复

大佬, 为啥我打的板, 买的航空插引脚与孔位不匹配, 插不进去啊

smartzzx 回复

立创pcb打开之后边框不对啊,中间部分被切割了
