USB电压电流表

1年前 31685
  • 描述
  • 文档
  • BOM
  • 附件
  • 成员
  • 评论

描述

简介

一个基于STM32制作的USB电压电流表,可以便捷的看出充电器是否工作在快充模式,也可以方便测试USB设备的功耗或者USB充电器的输出功率。


版本更新说明

v1.1 - 2020/4/15

  • 加入自动息屏功能,在检测到无电流输出的20秒后,屏幕会自动熄灭以保护OLED屏幕。在息屏后,当检测到存在电流输出或手动按下按键时,屏幕会自动亮起。

特性

  • 基于STM32F030K6制作,代码使用HAL库编写,GCC编译器

  • 0.91寸白色OLED显示屏,显示效果清晰

  • 采用低阻值采样电阻(5mΩ),防止过高的内阻影响USB供电效率

  • 支持4.7~24V的宽电压范围,0~5A电流测量

  • 可测量Vbus、D+、D-电压,Vbus电流。支持功率显示和能量计算

  • 可选择使用内部电压参考源(Vref)或者外部电压参考源(AZ431)

  • 软件校准功能,校准后可以保证一定的精度。

  • 完全开源,可自行添加功能

    • -

校准说明

本USB电压电流表设计有软件校准功能,可以补偿硬件偏差。在上电时按住按钮不丢直到屏幕出现“Prepare to calibrate~~~~”后松开按键,即可进入校准模式,请根据屏幕提示来提供标准的电压和电流完成校准。


代码说明

代码为通过STM32CubeMX生成的trueStudio工程,推荐使用trueStudio 9.3.0导入使用。


注意事项

USB母座有两种,一种内部触点朝下(面向焊盘),另一种内部触点朝上(背向焊盘)。这两种母座可以使用同一个PCB封装。如果使用过的是下触点的USB母座,那么母座要焊接到板子的正面,反之则焊接在板子的背面。 示例图片中使用的是下触点的USB母座,原理图和PCB中设计的是上触点的母座。这点在制作时请注意。

推荐母座:

  • 上触点(焊背面):C265460
  • 下触点(焊正面):C464564 (示例图片中使用)

实物图片




文档

main

PCB

BOM

ID Name Designator Footprint Quantity
1 47k R2,R4 0603 2
2 100k R3,R5 0603 2
3 90k R6 0603 1
4 10k R7,R10 0603 2
5 1k R8 0603 1
6 30k R9 0603 1
7 1M R11 0603 1
8 2M R12 0603 1
9 Header-Male-2.54_1x4 SWD DIP-1X4P-2.54MM-M 1
10 TC-1102N-C-DL-B KEY SW-TH_TC-1102N-C-DL-B 1
11 JUMPER JP1 JUMPER-0603 1
12 QG-2832TLBFG04 OLED OLED-12834-REVERSE 1
13 0.005 R1 R2512 1
14 10uH L1 1206 1
15 UBA-R4R-D14-4D(LF)(SN) USB-F USB-A-TH_UBA-R4R-D-14-4D 1
16 B5819W D1 SOD-123_L2.8-W1.8-LS3.7-RD 1
17 6.8uH L2 L1206 1
18 ME3116 U1 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL 1
19 INA199A2DCKR U3 SOT-363_L2.0-W1.3-P0.65-LS2.1-BR 1
20 0.1u C1,C3,C4,C5,C6,C7 0603 6
21 10u C2 0805 1
22 22u C8 1210 1
23 100p C9 0603 1
24 10u C10 1206 1
25 1u C11 0603 1
26 1u C12,C13 0805 2
27 2.2u C14 0805 1
28 0.1u C15,C18 0805 2
29 4.7u C16,C17 0805 2
30 48037-0001 USB-M USB-A-TH_48037-0001 1
31 AZ431AN-ATRE1 Q1 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1
32 STM32F030K6T6 U2 TQFP-32_L7.0-W7.0-P0.50-BL 1

附件

文件名 下载
使用TrueStudio导入、编译、下载STM32程序.pdf
USB电压电流表演示视频_1.mp4
STM32F030K6-USBMeter-v1.1.zip
请前往 立创EDA开源硬件平台 进行评论

评论 (75)

UserSupport 回复

这个好评,预计成本需要多少钱一个?

micespring 回复

@UserSupport  走某宝的话二十块吧,主要屏幕贵。

bigcat00 回复

多谢分享,好评一个,请教一下,可以用USB将程序已经成功下载至单片机中吗 ,需不需要烧录板?

OSHWHub 回复

此工程为立创EDA官微第034期开源推荐:https://mp.weixin.qq.com/s/WWHPszPYYufvLJH9PDmH7A
更多资讯请关注立创EDA微信公众号:lceda-cn

micespring 回复

@bigcat00  用USB不行的,得用ST-LINK才能下载程序。虽然可以费点劲,焊接单片机前先在外部电路上通过串口把程序下载好,然后再焊上去。但是建议还是买个ST-LINK把,商城有,也不贵。

duck 回复

很棒,直接拿来用了,哈哈

CrazySuiJi 回复

不错,跟我买的那个20来块的USB功率计功能一毛一样

micespring 回复

@CrazySuiJi  就是照着那个做的。

0x00000 回复

大佬你好,我按照你这个图DIY了一个,电压检测、显示部分是好的。但是电流检测有点儿小问题,电流检测一直是0。我用万用表测量一下。采样电阻两端没有电压差。请问这是哪里的问题啊?

micespring 回复

@0x00000  你好,有电流就应该有电压差的,没有电压差只能说没有电流通过采样电阻。可能是你万用表精度不够?5毫欧的电阻1A电流才5mV。要是确定测量没有问题的话,那就看看电路是不是哪里有问题导致电流没通过采样电阻。

0x00000 回复

@micespring  你好,谢谢您的解答。我还想请教一下那个JP1需要用焊锡连接吗?经过测试,不连接JP1的话空载大概有5~6A左右的电流?这个状态应该不太正常。连接之后就没有电流了。

w.rh 回复

主电压电流要是做到小数后三位就好了

micespring 回复

@w.rh  改一下代码就好了,代码里面都是取的3位的。

micespring 回复

@0x00000  JP1是单点接地跳线,必须连接。

xie2451023577 回复

感谢分享

kai999 回复

@micespring

kai999 回复

大佬,这个可测充电头支持的功率吗?

micespring 回复

@kai999  当然可以

kaide 回复

可以显示充电协议吗?

micespring 回复

@kaide  不能,只是一个电压电流表

hljiang 回复

您好大佬想问一下USB连接器48037-0001这种型号如果没有可以用其他的代替吗

cs4092 回复

请教楼主,商城里STM32F030K6T6 这个芯片要26元多,某宝里才几元,区别大不大?另外,程序要通过什么工具写?USB 转TLL吗?

zhanghoub 回复

想请教楼主软件校准的思路,谢谢!

micespring 回复

@cs4092  区别不大,最近ST的芯片涨价厉害,可以买拆机的。

micespring 回复

@hljiang  兼容的即可

micespring 回复

@zhanghoub  先查表,然后再使用线性插值法确定。

HangYongmao 回复

咨询一下,这个OLED是在哪里买的?我在淘宝上搜到的都是14脚的,哪里可以买到15脚的?

micespring 回复

@HangYongmao  立创商城啊,淘宝你仔细找找也有的

chenwbs 回复

准备照样做个出来玩下

h45635 回复

第三个文件里没有工程诶

Fily1983 回复

群主,能否说一下电压和电流校准原理吗?谢谢

micespring 回复

@h45635  trueStudio的工程,不是MDK

larry_01 回复

能不能抗住20V6A

楼主,OLED也是立创下单的嘛?

kn4869 回复

这个可以做一个玩

Laythy 回复

楼主,这个自身功耗是多少毫瓦?

pleianth 回复

@micespring 表做出来了,但是接充电器连接手机显示电流4a左右,然后单片机就烧了一个洞,原件里就电感和原理图不一样,不知道是不是跟电感值的大小有关系。

blackberryer 回复

支持USB3就完美了

micespring 回复

@pleianth ??? 烧掉的唯一原因只可能是供电电压过高。除非你知道更改元器件会带来的效果,否则不建议自行修改元件。下次再做的时候记得先别焊屏幕和单片机。上电测量观察供电正常后再焊接。

micespring 回复

@blackberryer USB3对走线要求很高,对于一个U表来说没有必要。

micespring 回复

@Laythy 亮屏时约100~200毫瓦

pleianth 回复

@micespring 电流是不是要校准?表上显示的电流比实际要大的多是什么原因呢?

micespring 回复

@pleianth 对,需要校准。
进入校准的方法:
校准需要一个可调电源和一个电子负载,电子负载我有一个简单的:https://oshwhub.com/micespring/xiao-xing-DCheng-liu-dian-zi-fu-

pleianth 回复

在烧了5个单片机后 放弃了。第一个是焊接完没检查焊盘烧的,剩下的都是在校准那步烧的,校准的时候如果中途断电或者其他什么原理关机了,就得重新校准,而且必须电压电流一步做完,不然又得从电压开始校准!最后一片单片机我直接焊机电源线校准,校准电流步骤的时候因为电子 负载电位器的原因很难100毫安的校准,几次都失败,最后一次的开机就短路烧二极管和单片机。我也不知道为什么烧。线路都做好保护没有短路。可调电压电压是5v,电流不到300ma!最后想问一下stm32f030k6t6用某宝上的xm030fk6t6或者hk030fk6t6能不能代替?程序是不是要改?某宝上说程序硬件全兼容,然而TrueStudio上调试会报错!!纯新手,有表达错误的望谅解!!

sxyddd 回复

采样电阻为什么串联在GND上,不是应该串联在vcc上吗?

micespring 回复

电流采样分高端采样和低端采样,我选的是低端采样。

micespring 回复

hk030大部分兼容但是不全兼容。即使兼容也是不能调试的,只能下载程序。

sxyddd 回复

首先感谢你的回答,我画了个电路也是采用了你这个采样芯片INA199A,我放在了正极采样(高端采样),这样应该也可以吧,还有个问题,采样电阻的阻值一般怎么选,

micespring 回复

 INA199支持高端采样,所以应该可以,但是我没有测试过。阻值根据你要测的电流大小、增益和ADC满量程的电压上限来决定,比如你用的是100倍放大的INA199A2,ADC的上限是3.3V,最大电流是1A,那么采样电阻上允许的最大压降就是3.3÷100÷1 = 0.033Ω = 33mΩ。
注意,实际选型的时候还要考虑采样电阻的最大功率。

sxyddd 回复

嗯,还有两个问题,你前面提到的校准是怎么校准啊,原理是什么?用ADC是16位的MCU精度会不会高一些?

wang199075 回复

做了两个,都是电流大于2A,屏幕直接熄灭:偶尔也可以到2A+,请问哪里的问题

win-shao 回复

用hk32f030k6做了一个,TrueStudio不让我烧录到非stm32的芯片上。。。

micespring 回复

用ST-Link Utility烧可以。注意,HK32并不完全兼容!

shiyuhui 回复

没有关系吧?这个只是测电压电流

ahfugafjala 回复

QG-2832TLBFG04,哪位有多余的,收买

linglongfa 回复

作者大大你好!我按照教程制作出来 烧录后 ST-LINK供电情况下才亮屏工作,直接插USB没反应会是哪里的问题望解答!

micespring 回复

跳线JP1没接

linglongfa 回复

解决了!眼睛都要瞎了!挨个电容电阻查找发现r10电阻焊错了,就差校准了。3Q

linglongfa 回复

我是用作者的方法编译后,然后提出来.hex文件用jlink烧录的

linglongfa 回复


micespring 回复

恭喜恭喜

linglongfa 回复


linglongfa 回复

某宝 搜金逸晨 买0.91。15pin那款 几块钱还包邮

micespring 回复

这不写着是警告吗?哪来的错误。。。。。

ahfugafjala 回复

这个32的程序是在板子上烧的还是在其它地方烧录,然后在焊接32

micespring 回复

板子上预留有烧录口,可以先焊接再烧录

随风源如水 回复

楼主是好人

de_lock 回复

难受呀 我按照楼主的设计做出来后 st-link一直都是no target found 然后nrst和boot0都没接出来 没办法下载自己的程序 有什么办法嘛

micespring 回复

如果是空片而且与ST-Link连接正常的话不会出现no target found,可以从以下思路尝试排查:


  • 检查ST-Link与单片机的连接是否正确,一定要保证先连接ST-Link,然后再把ST-Link连接到电脑。

  • 为板子供电,检查单片机的VCC电压是否为正常的3.3V

  • 检查NRST引脚上的电压是否为3.3V

  • 更换单片机货源(很多淘宝的廉价单片机是有问题的拆机片)

  • 检查焊接,有必要的话重新焊一块

  • 检查所有元件参数是否正常(经常有电阻焊到电容上或者电阻阻值不对的情况)

  • 将单片机取下单独烧录,然后再焊接到板子上

de_lock 回复

谢谢楼主,我就不应该贪便宜买淘宝货,我自己改了一下,以防万一把boot0和nrst给引出了,等有空再试一次

shejixiaobai 回复

怎么保存啊

yinpingongfang 回复

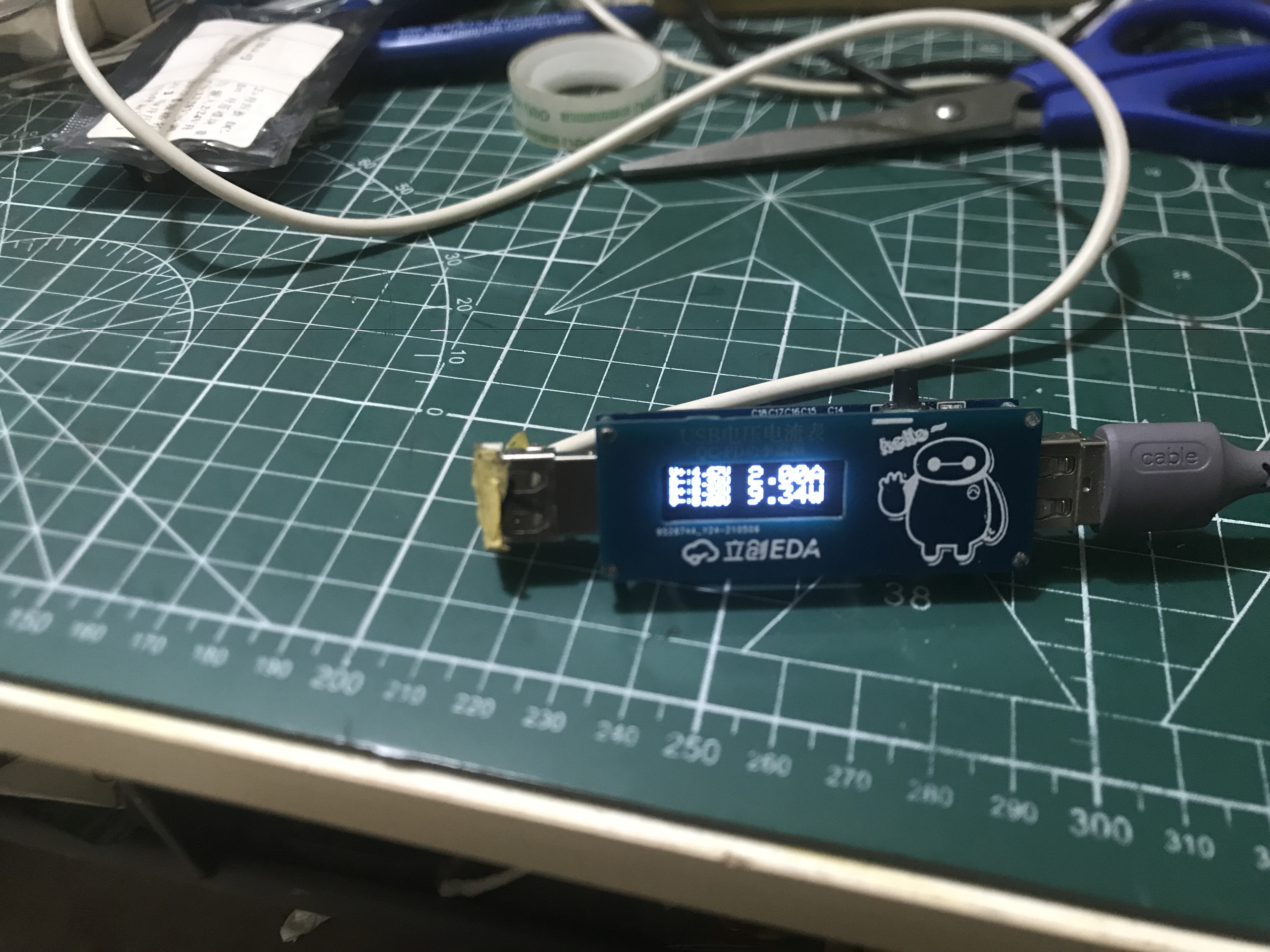

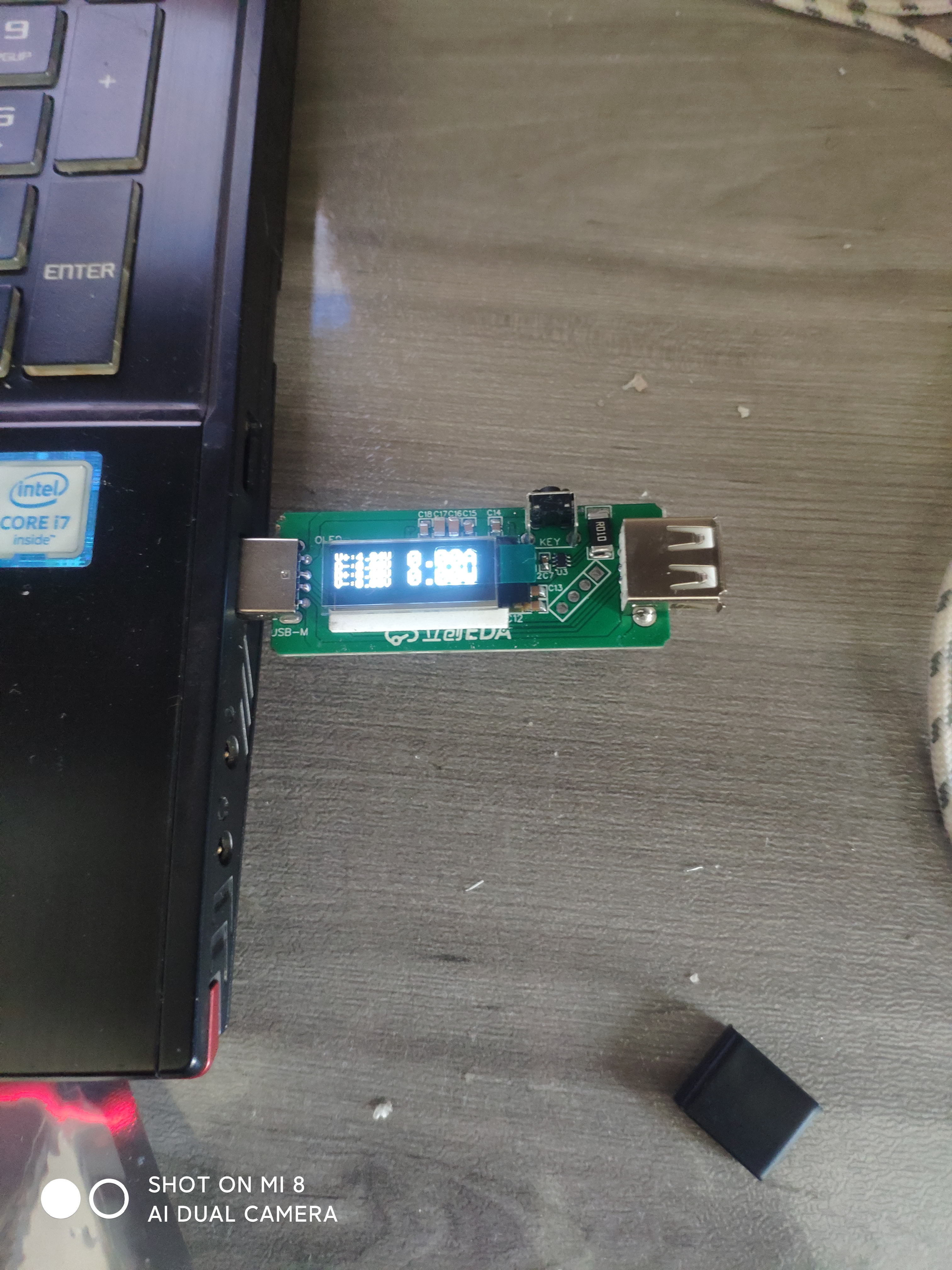

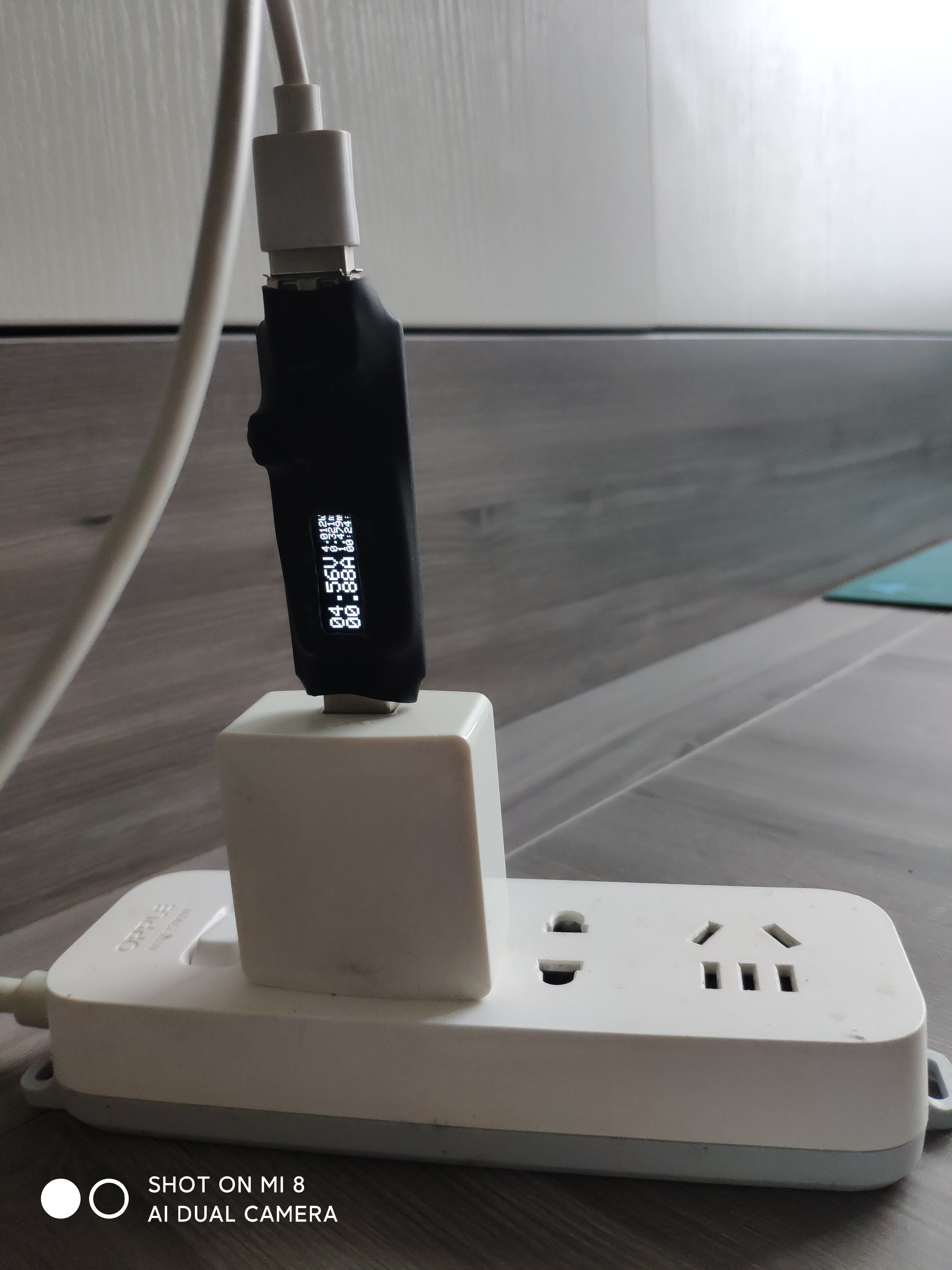

按照博主的文件我也在立创打印了5块电流电压监测器的PCB板,制作成功,该交作业了,只是有个问题不知如何校准1635238831620.jpg1635239592019.jpg

jinhongwei 回复

输入多少就输出多少嘛

dtyuyq 回复

500v的直流电压可测么

fzyahoo 回复

虽然是USB接口,实际测量范围是多少?
