描述

您将获得一台工控小电脑(物联电脑)


  • 有屏幕,可以进行复杂UI的显示
  • 有触摸屏,可以显示输入法,相当于有输入设备
  • 有TF卡,相当于有外存储设备
  • 可以外接ESP-12S模块,可以连接互联网,相当于有网卡
  • 直接支持c语言编译app,在屏上直接跑,相当于有操作系统
  • 2路串口,6路IO,方便控制,通过数据绑定可与其他单片机协调工作
  • 这就是sHMIctrl,脚本人机界面控制器,一台可以跑APP的工控小电脑;

本工程文件是工业量产核心屏配置的PCB, 购买: https://item.taobao.com/item.htm?id=580656079865

特点一:性价比超群

我们是如何降低成本的:

  • 从硬到软的全产业链整合,具有核心优势
  • 首先:从芯片开始整合:
    • 单芯片方案,整合存储、电阻触摸屏驱动、硬件液晶屏驱动等功能(大存储器晶元大,目前外置)
    • 硬件直驱MCU,因此480X320中等分辨率可刷屏到30ms,叠加分层处理不超60ms
  • 其次:从模组厂开始整合:
    • 由于单芯片解决方案,且又单电源供电,因此量产产品芯片全部整合到液晶屏FPC软排线上,做到了单屏幕接3.3V供电即可工作;
    • 减少了生产节点,加快了交期,减少了成本;

      我们是如何提高核心性能的:

  • 完全自主核心技术的内核,完全的技术优势
    • 工控级别内核代码设计,无内存分配函数,不会有内存碎片
    • 自主知识产权的C代码编解译器,但是去除了C语言中不好理解的指针概念,转为好理解的字符串变量
  • 完善的量产方案
    • 编译模式,保护用户源代码,证书控制,不可复制
    • 一屏一序号一证书,量产模式简单方便安全
  • 特有的控件体系
    • 独特的编译算法,可以让用户使用C代码直接开发控件,开发完成的控件可以在界面上多次重复使用,便于制作极其复杂的界面
    • 控件可以非源码发布,方便大家社区交换
  • 独特的数据绑定思路
    • 外围单片机无需关注当前处于哪个界面,只需要传输数据进来就可以
    • 比如串口传入:$"电压"="5.00V";
    • 不管在哪个界面,只要这个控件绑定了“电压”这个数据,就会随串口传入的数据进行自动刷新显示
    • 未来可以扩充对modbus等协议识别以及PLC串口数据分析带绑定
  • 异步通信的处理
    • 越来越多的通信协议是异步的,比如wifi、485、蓝牙、NBIOT等等,我们构建了专门的体系把异步搞成了伪同步语句写法,杜绝难理解的“线程”之类的概念
  • ..... 还有很多,敬请莅临体验;

特点二:开发超容易

环境容易

  • 直接下载安装上位机软件,无需配置,无需其他辅助编译环境,直接干活
  • 随动语法帮助,所有语句免记忆

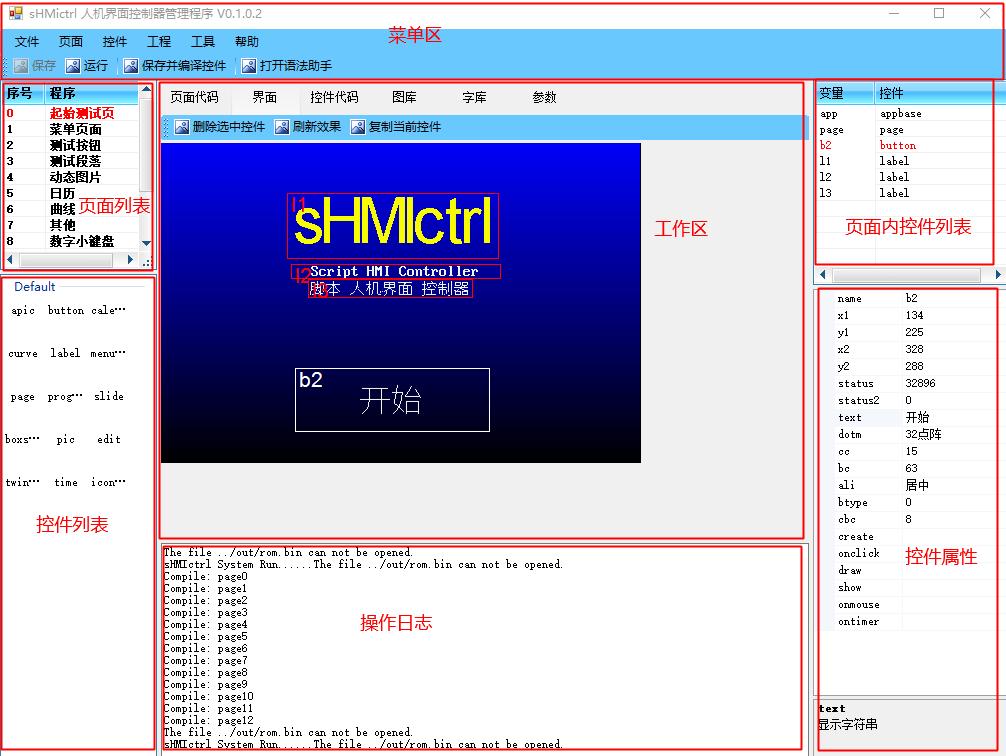

  • 直接PC模拟运行; image

    资源丰富

  • 开发控件极其容易,因此,控件会越来越多,未来可能会开放控件市场
  • 样例页面模板可以直接由服务器下载使用

    使用简单

  • 控件直接拖到页面就可以按属性显示
  • 再写几行事件代码就可以实现操作逻辑

特点三:物联网

特点四:丰富资源之控件

(以下控件全部含源码,可以自行修改,扩展)

菜单控件

曲线控件

月历控件

仪表盘

时钟

吐丝控件

二维码控件

常用线框UI组合

文本输入框

单项选择框

文件选择框

开关

选择框

贪吃蛇

密码输入

其他
