电赛神器:FPGA+STM32开发板

工程标签

7.7w
0
0
71

简介

本设计为FPGA+STM32开发板,可处理高速信号,带8bit并行高速AD/DA,满足电赛信号类题目设计需要。

简介:本设计为FPGA+STM32开发板,可处理高速信号,带8bit并行高速AD/DA,满足电赛信号类题目设计需要。

开源协议

GPL 3.0

创建时间:2020-05-16 15:07:18更新时间:2022-07-18 14:13:46

描述

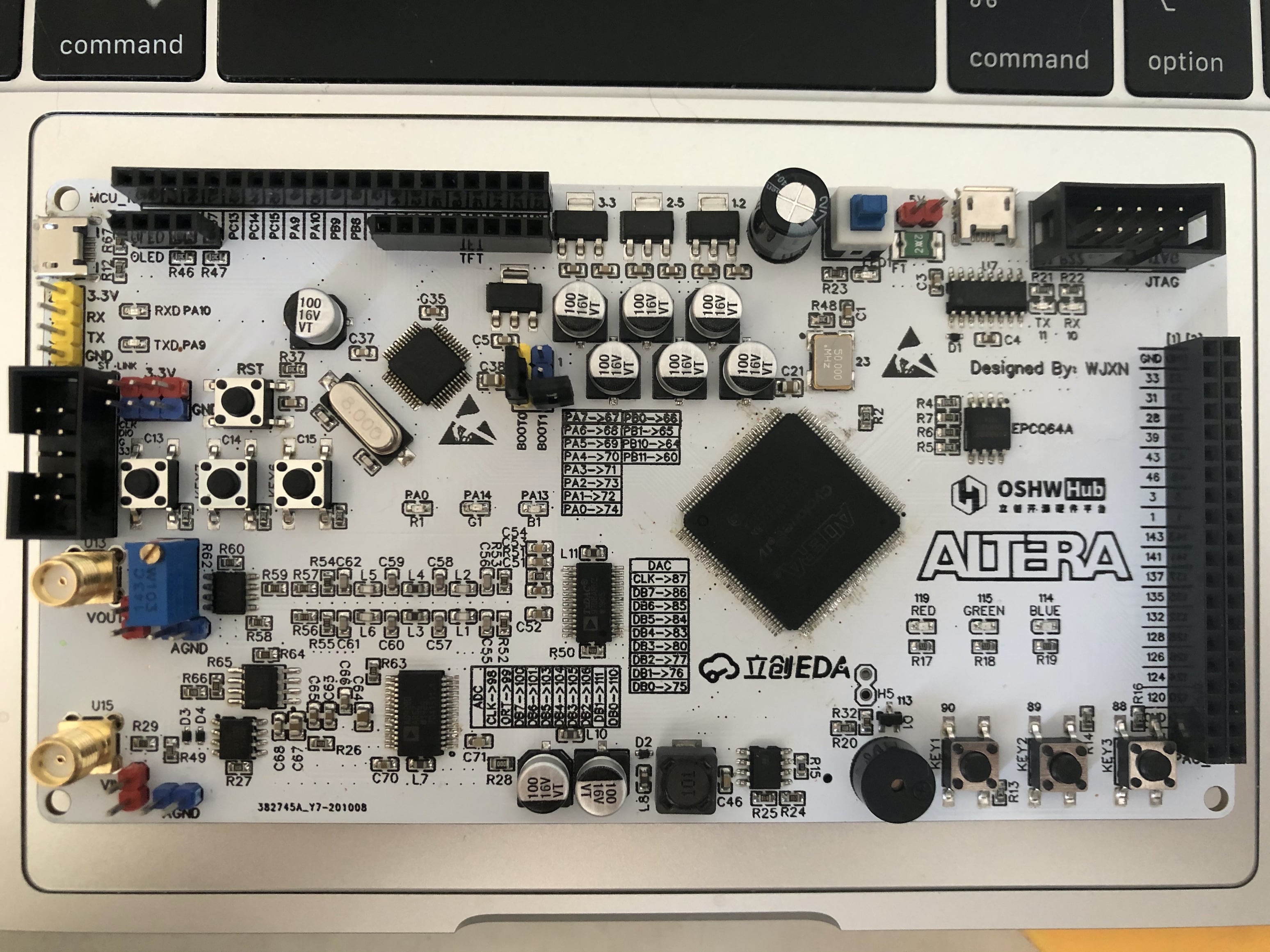

本设计为FPGA+STM32开发板,可处理高速信号,带8bit并行高速AD/DA,满足电赛信号类题目设计需要。(这可能是我画的时间最久的板子了)

注意!本工程不得用于任何商业用途,请遵守相关开源协议!

板载资源:cyclone IV EP4CE10E22C8N,STM32F103C8T6,AD9708,AD9280和其他一些外设,共引出34个FPGA独立IO口,18个STM32独立IO口,预留TFT,OLED屏幕接口。


典型应用:FPGA处理高速信号,STM32处理显示和通信,如高速DDS,示波器,频率计等。
价格方面:某宝此类开发板要卖到400-500元不等,自己焊接买材料只需70多,一百块都不到,性价比较高。
关于扩展IO: [https://oshwhub.com/Kirito/alinx-fpga-kai-fa-ban-kuo-zhan-ban](https://oshwhub.com/Kirito/alinx-fpga-kai-fa-ban-kuo-zhan-ban)  这个工程的扩展板完全兼容FPGA的IO扩展,可配套。
PCB已通过DRC检查,可直接保存或者导出GERBER打样。

焊接视频:https://www.bilibili.com/video/BV1d54y1X7b7/

CSDN连接:https://blog.csdn.net/W1561460589/article/details/106230153


背面:~~~~

海鲜市场:不定期上架成品板,可以关注下。

设计图

原理图

BOM

IDNameDesignatorFootprintQuantity
110UFC67,C38,C21,C12,C64C08055
2uartH6HDR-TH_4P-P2.54-V1
3OLEDOLEDHDR-TH_4P-P2.54-V1
419-217/G7C-AM1N2B/3TBLUE,B1,TX,RX,LED1,RXD,R1,TXD,G1,RED,GREENLED-060311
5A2541HWV-8PTFTHDR-TH_8P-P2.54-V_A2541HWV-8P1
