物联网开发板-ESP8266
- 描述
- 文档
- BOM
- 附件
- 成员
- 评论
描述
1.品质说明：
- PCB设计软件：LCEDA（lceda.cn）
- 元器件提供商：立创商城（szlcsc.com）
- 电路板制造商：深圳嘉立创（jlc.com）
2.模块简介：
此模块以 ESP8266 模组为核心，配合稳压电路、USB-TTL 电路、串口下载电路，实现 ESP8266 的 SDK 开发，实现物联网功能。配合以 OLED、DHT11 模块，实现温度上报到云端、显示云端下发的消息等。
3.产品特点：
- 工作电压：5V（USB 供电）
- 核心芯片：ESP8266 模组（ESP-12F）
- 扩展接口：4Pin OLED、DHT11
- 实现功能：接入互联网，实现物联网
4.BOM表：
教程资料
1.视频教程
2. 模块手册
- 物联网开发板 ESP8266 V1.0 产品手册，275K，2018-07-17
- 物联网开发板_ESP8266_V1.0 原理图，59K，2018-07-17
- 0.96寸OLED模块-4Pin-产品手册，272K，2018-08-17
- DHT11温湿度传感器模块-产品手册，233K，2018-07-17
3. ESP8266资料
- 乐鑫官网：www.espressif.com
- 安信可官网：www.ai-thinker.com
- ESP8266文档资料（技新整理），95M，2018-07-23
- ESP8266软件工具（技新整理），77M，2018-07-23
- 物联网教程-ESP8266_NONOS-SDK例程（在立创EDA微信公众号回复“物联网”获取）
4. 工具
- ESP8266程序烧录工具-FLASH_DOWNLOAD_TOOLS_V3.6.3，9M，2018-07-23
- 安信可一体化开发环境：下载地址：http://pan.baidu.com/s/1skRvR1j
- VirtualBox下载链接：https://www.virtualbox.org/wiki/Downloads
- ESP8266_lubuntu_20141021.ova下载链接：http://downloads.espressif.com/FB/ESP8266_GCC.zip
5.开发板上手体验
- 8266物联网开发板_上手体验，612K，2018-07-23
6.时钟温湿计例程
- 34_SNTP_SmartConfig，8M，2018-07-30
相关工程
文档
物联网开发板 ESP8266 V1.0
物联网开发板 ESP8266 V1.0
BOM
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 10μF/10V | C1,C2 | 0603_C_JX | 2 |
| 2 | ESP-12F_JX | P6 | ESP-12F_JX | 1 |
| 3 | Red/LED | LED1 | 0603_D_JX | 1 |
| 4 | CH340C_JX | U2 | SOP16_150MIL_JX | 1 |
| 5 | 100nF/50V | C3,C4 | 0603_C_JX | 2 |
| 6 | 10k/1% | R8,R1,R2,R3,R4,R9,R5 | 0603_R_JX | 7 |
| 7 | 300R/1% | R6,R7 | 0603_R_JX | 2 |
| 8 | Green/LED | LED2 | 0603_D_JX | 1 |
| 9 | F_2.54_1*3P_JX | P5 | M_2.54_1*3P_JX | 1 |
| 10 | 0.96OLED_4P_Module_JX | P2 | 0.96OLED_4P_MODULE_JX | 1 |
| 11 | BL1117-3.3_JX | U1 | SOT223_JX | 1 |
| 12 | M_2.54_1*7P_JX | P3 | M_2.54_1*7P_JX | 1 |
| 13 | M_2.54_1*9P_JX | P4 | M_2.54_1*9P_JX | 1 |
| 14 | SW_PUSH_JX | RESET,BOOT | SW_PUSH_6MM_H5MM_JX | 2 |
| 15 | MINI-USB_JX | P1 | USB_MINI_B_FE_JX | 1 |
| 16 | SW_SS-12D07_JX | SW1 | SW_SS-12D07_JX | 1 |
附件
暂无
评论 (35)
感谢分享，电路很清晰，PCB很漂亮！
10K电阻是不是有点大？
（3.3V - 2V）/10K = 0.13mA 灯还亮吗？
为啥运行模式串口就打不开
感谢分享！！！！！！！！
@gx8078 红灯黄灯微亮。如果是绿灯和蓝灯估计不亮。

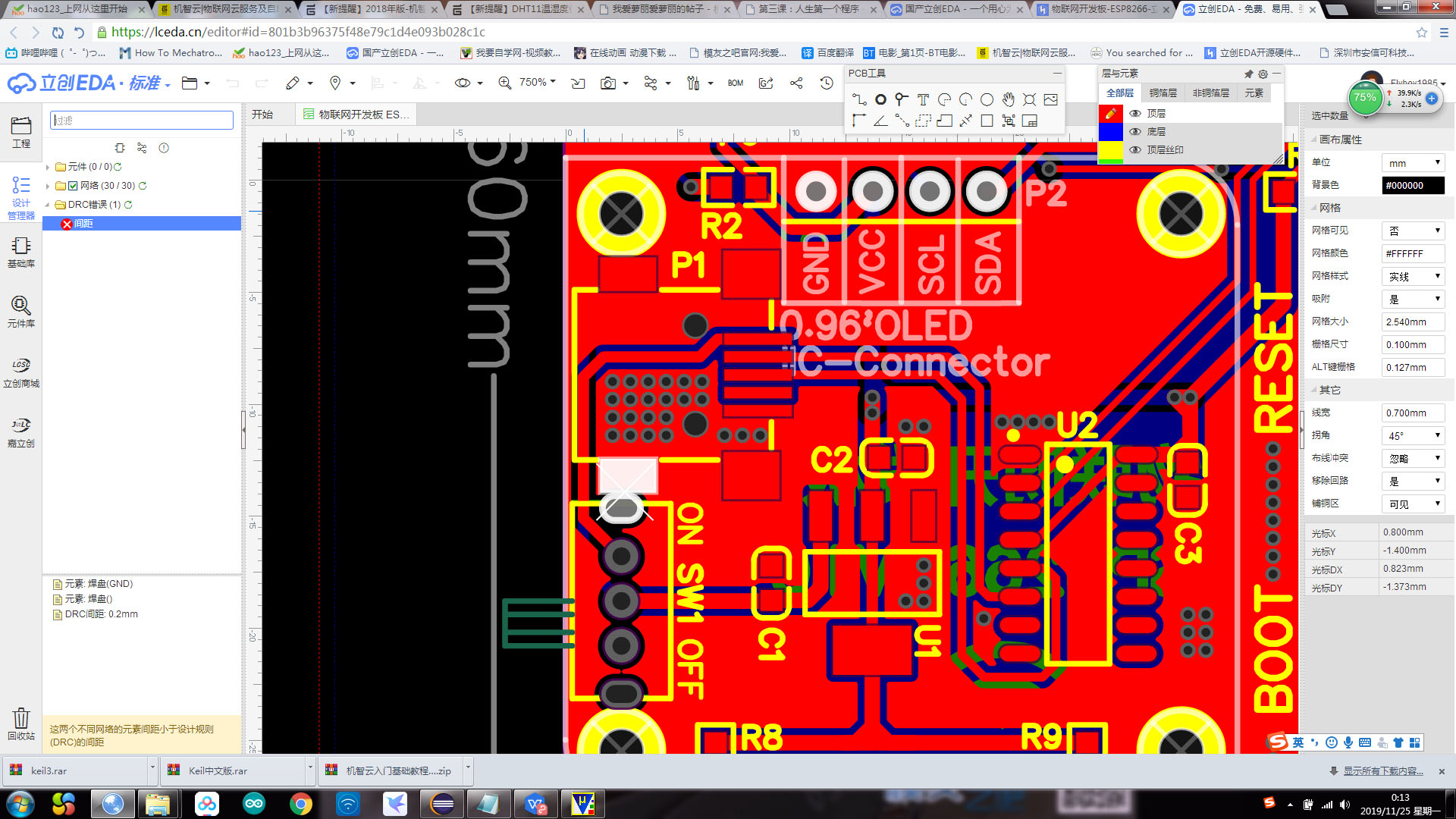

在使用网站提供的文件生成gerber文件进行DRC检查的时候报错，具体为开关与USB接口焊盘间距不合格。
@flyboy1985 你可以忽略它，目前还不支持忽略封装内部的drc错误
@gx8078 亮。设计的不同阻值是经过实测，让不同颜色的LED更均匀不刺眼。
关注微信公众号 0零妖1 ，回复 8266 。免费下载全套资料，免费学习配套视频教程。
希望以后会出TYPE C的版本，现在TYPE C已经普及了，MiniUSB各种找不到。
谢谢分享！
请给个购买链接有吗？另外，现在下载的ESP8266 RTOS SDK3.0，和你视频中的2.2不一样，有3,0的程序吗？
感谢分享，0零妖1，感谢分享。PCB很漂亮，开源大佬
官方的就是厉害啊，真୧(๑•̀◡•́๑)૭
大佬就是大佬，666.。
感谢分享，PCB很漂亮，开源大佬
我刚买了一个ESP8266的开发板，5555555
只要esp 12f能用？？ 01s 其他型号的呢 有没有通用版
这个板子ESP-12S ESP-07S通用吗？
这个有自动下载电路吗？怎么没有看到S8050
@molun 只是下载电路，不是自动的，需要手动按BOOT键、复位键。
@OSHWHub 感谢解答
@molun 两年前的开源了，现在可以加上自动下载电路了
为什么回复8266或者ESP8266，返回的资料是DS1820呢
999
哪里可以购买
@aifairytale 在哪里购买的
@wangjunn 此套件已经停止生产，可以自行导出 Gerber 文件到嘉立创下单 PCB 自己制作
@gx8078
详尽，清晰，赞一个！
做的真好赞一个
不错
这样啊
请问一下为什么我按照步骤做，设备能连接WIFI，但是微信配网超时连接不上设备
X1X2可以不用接晶振吗
不知道是我的原因还是立创EDA编辑器的原因亦或者是技小新的PCB图的原因，技小新的所有项目的PCB图里的铺铜都是有问题的。各位在使用前记得重新铺一下，不然打出来的板子是短路的，引脚都短路了。其他开源项目的图打样出来没问题。
